摘要 : 肖特基二極管是生產電子產品不可或缺的重要保護器件，尤其在便攜式電子產品及開關電源中應用廣泛，深受電子行業的喜愛，可是在肖特基二極管市場，如何才能挑選到合適自己產品的肖特基二極管那，這對于一些剛入電子行業的采購人員來講，確實很頭疼，可能一不下心就會踏入誤區，看完下文，相信你會有醍醐灌頂的感覺。
肖特基二極管是生產電子產品不可或缺的重要保護器件，尤其在便攜式電子產品及開關電源中應用廣泛，深受電子行業的喜愛，可是在肖特基二極管市場，如何才能挑選到合適自己產品的肖特基二極管那，這對于一些剛入電子行業的采購人員來講，確實很頭疼，可能一不下心就會踏入誤區，看完下文，相信你會有醍醐灌頂的感覺。
一、肖特基二極管定義：
肖特基二極管是以其發明人肖特基博士（Schottky）命名的，SBD是肖特基勢壘二極管（SchottkyBarrierDiode,縮寫成SBD）的簡稱。
與普通的二極管不一樣，SBD不是利用P型半導體與N型半導體接觸形成PN結原理制作的，而是利用金屬與半導體接觸形成的金屬－半導體結原理制作的。
因此，SBD也稱為金屬－半導體（接觸）二極管或表面勢壘二極管，它是一種熱載流子二極管。
熱載流子，是指比零電場下的載流子具有更高平均動能的載流子。

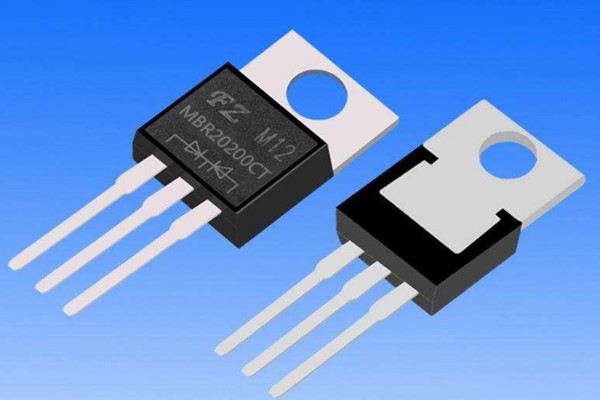

肖特基二極管分為有引線和表面安裝（貼片式）兩種封裝形式。
采用有引線式封裝的肖特基二極管通常作為高頻大電流整流二極管、續流二極管或保護二極管使用。
它有單管式和對管（雙二極管）式兩種封裝形式。
肖特基對管又有共陰（兩管的負極相連）、共陽（兩管的正極相連）和串聯（一只二極管的正極接另一只二極管的負極）三種管腳引出方式。
二、肖特基二極管在電源中的優劣對比：
肖特基二極管優勢：
1：低壓降，損耗電壓小。
2：開關速度快，損耗小，適用于高頻電路。
肖特基二極管劣勢：
1：反向偏壓較低，承受不了過大的反向電壓。
2：反向漏電是正溫度系數的，當溫度升高，IR反向漏電會隨之增大（這是設計工作者們容易忽略的參數）。
三、肖特基二極管選型關鍵參數：
1：VR 連續反向電壓。若肖特基兩端的反向電壓超過此電壓，則肖特基將被擊穿導通。
2：VF正向導通壓降。這是肖特基導通時兩端的壓降。
3：IF連續正向電流。若肖特基正向導通的電流超過該值，則肖特基將被燒斷截止。
4：IR反向漏電流。根據肖特基的特點，該參數會隨著溫度的升高而增大，因此，設計者在設計PCB或者考慮使用環境時，應當把反向漏電考慮在設計中。
5：TRR反向恢復時間。這個參數直接決定了該肖特基能用在多高頻的電路里。
6：IFSM最大浪涌電流。肖特基允許流過過大電流，但該電流必須是瞬時電流。
