論TVS管在ESD靜電防護中所取得的卓越貢獻
來源：立深鑫電子????????發布時間：07-02????????點擊：
摘要 : TVS管設計出來的初衷就是為了吸收ESD能量，保護系統免遭損害的固態元件。如果應用得當，TVS管將限制跨在被保護器件上的電壓剛好高過額定工作電壓，但是卻遠低于破壞閾值電壓。
ESD保護對于功能復雜的電子設備而言具有非常重要的保護意義。本文小編就來和大家探討一下如何采用TVS管的ESD原理。

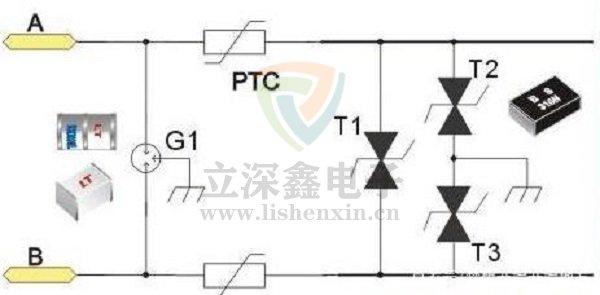

目前保護電路元件的技術只有幾種，當設計師對電路元件進行選擇時，若選擇不當，將很肯能會給保護器件提供一個錯誤的保護概念。電路保護元件應根據實際的布線情況以及被保護電路的特性來決定。
因此，學習電路保護元件的特性知識是非常有必要的，選擇電路保護器件首先要考慮的就是器件的箝位電壓。箝位電壓指的就是在ECD器件里跨在瞬變電壓消除器（TVS管）上的電壓，它是被保護IC的應變電壓。
因為利用先進工藝技術制造的IC電路里氧化層比較薄，柵極氧化層更易受到損害。這意味著較高的箝位電壓將在被保護IC器件上產生較高的應變電壓，并且增加了失效的概率。
現在很多的保護元件都可以吸收很多能量，但是由于設計機構上的原因致使其具有很高的箝位電壓。一旦箝位電壓過高則可能導致它們不能很好的對對器件提供保護。此外，由于變阻器的高電容他們也不能給高速數據線路提供保護。TVS管正是為解決此問題而產生的，它已成為保護便攜電子設備的關鍵性技術。

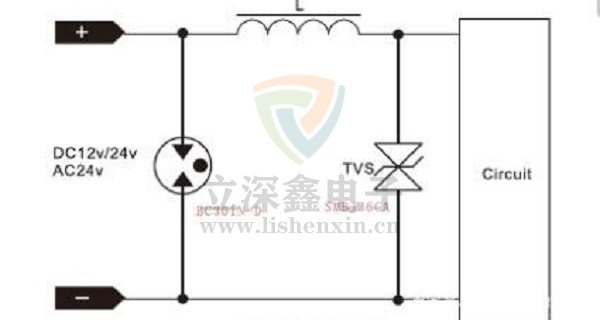

TVS管設計出來的初衷就是為了吸收ESD能量，保護系統免遭損害的固態元件。如果應用得當，TVS管將限制跨在被保護器件上的電壓剛好高過額定工作電壓，但是卻遠低于破壞閾值電壓。

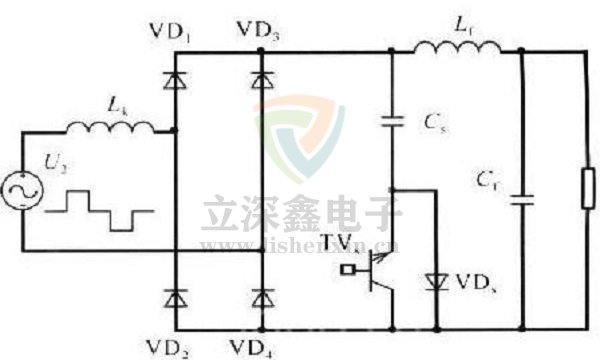

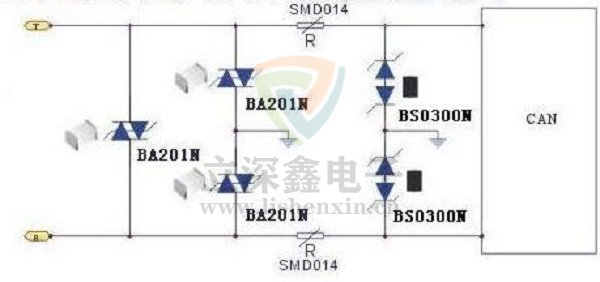

需要注意的一點就是，無論是什么樣的TVS器件，它們能起到多少的作用完全取決于它們在電路板上的布局。要想將TVS管的作用發揮的最大就要將它布局前的導線減到最小，因為快速（0.7ns）ESD脈沖可能產生導致TVS保護能力下降的額外電壓。
