MOS管的電源反接原理，你未必全都知曉
來源：立深鑫電子????????發布時間：06-05????????點擊：
摘要 : MOS管憑借著功率小，輸出功率大，輸出漏極電流具有負溫度系數，平安牢靠，且有工作頻率高，偏置簡單等優點就迅速成為電子行業的霸主，但是就MOS管真正的實力而言，還沒有完全發揮出來，我們也只是發掘了MOS管能力的百分之四十，還有百分之六十沒有被發掘出來，下面將帶你一起去發掘MOS管在電路中電源反接，看完之后相信你會恍然大悟。
MOS管是電路保護中不可或缺的重要保護器件，尤其是在各類便攜式電子產品中，使用最為廣泛普遍，自誕生開始，MOS管憑借著功率小，輸出功率大，輸出漏極電流具有負溫度系數，平安牢靠，且有工作頻率高，偏置簡單等優點就迅速成為電子行業的霸主，但是就MOS管真正的實力而言，還沒有完全發揮出來，我們也只是發掘了MOS管能力的百分之四十，還有百分之六十沒有被發掘出來，下面將帶你一起去發掘MOS管在電路中電源反接，看完之后相信你會恍然大悟。

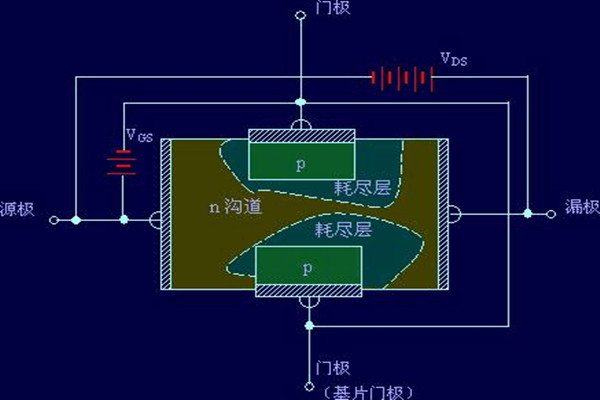

一、MOS管電源反接定義：
電源反接，會給電路造成損壞，不過，電源反接是不可避免的。所以，我們就需要給電路中加入保護電路，達到即使接反電源，也不會損壞的目的。
一般可以使用在電源的正極串入一個二極管解決，不過，由于二極管有壓降，會給電路造成不必要的損耗，尤其是電池供電場合，本來電池電壓就3.7V，你就用二極管降了0.6V，使得電池使用時間大減。
MOS管防反接，優點就是壓降小，小到幾乎可以忽略不計?，F在的MOS管可以做到幾個毫歐的內阻，假設是6.5毫歐，通過的電流為1A（這個電流已經很大了），在他上面的壓降只有6.5毫伏。
由于MOS管越來越便宜，所以人們逐漸慢慢開始使用MOS管防電源反接。

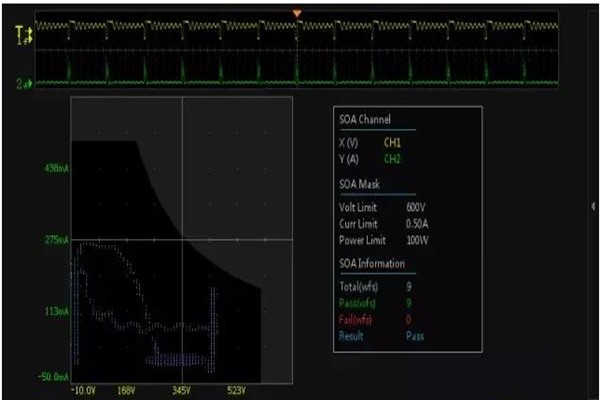

二、NMOS管防止電源反接電路：
正確連接時：剛上電，MOS管的寄生二極管導通，所以S的電位大概就是0.6V，而G極的電位，是VBAT，VBAT-0.6V大于UGS的閥值開啟電壓，MOS管的DS就會導通，由于內阻很小，所以就把寄生二極管短路了，壓降幾乎為0。
電源接反時：UGS=0，MOS管不會導通，和負載的回路就是斷的，從而保證電路安全。
三、PMOS管防止電源反接電路：
正確連接時：剛上電，MOS管的寄生二極管導通，電源與負載形成回路，所以S極電位就是VBAT-0.6V，而G極電位是0V，PMOS管導通，從D流向S的電流把二極管短路。
電源接反時：G極是高電平，PMOS管不導通。保護電路安全。
四、MOS管連接技巧：
NMOS管DS串到負極，PMOS管DS串到正極，讓寄生二極管方向朝向正確連接的電流方向。
