LDO和DC-DC的不同點在哪里
來源：網絡????????發布時間：06-03????????點擊：
摘要 : LDO和DC-DC雖然都是電源IC，但是兩者的區別卻很大，使用方法也各有不同，今天這篇文章就來講述LDO和DC-DC的一些差異，幫助更好的認識LDO和DC-DC并進行選型。
LDO和DC-DC雖然都是電源IC，但是兩者的區別卻很大，使用方法也各有不同，今天這篇文章就來講述LDO和DC-DC的一些差異，幫助更好的認識LDO和DC-DC并進行選型。
1. LDO是什么
LDO即low dropout regulator，是一種低壓差線性穩壓器。這是相對于傳統的線性穩壓器來說的。傳統的線性穩壓器，有些芯片都要求輸入電壓要比輸出電壓至少高出2V~3V，否則就不能正常工作。但是在一些情況下，這樣的條件顯然是太苛刻了，如5V轉3.3V，輸入與輸出之間的壓差只有1.7v，顯然這是不滿足傳統線性穩壓器的工作條件的。針對這種情況，芯片制造商們才研發出了LDO類的電壓轉換芯片。

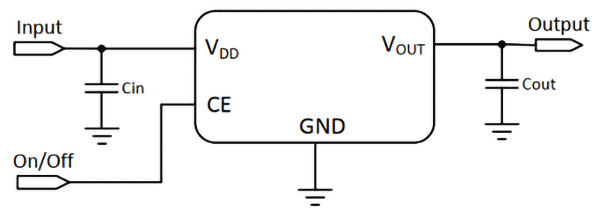

2. LDO典型電路
現在的LDO集成度高，一般只需要2個電容（一般是2個1uF）和一個LDO芯片即可，電路簡單。
3. DC-DC是什么
DC/DC轉換器為轉變輸入電壓后有效輸出固定電壓的電壓轉換器。DC/DC轉換器分為三類：升壓型DC/DC轉換器、降壓型DC/DC轉換器以及升降壓型DC/DC轉換器。根據需求可采用三類控制。PWM控制型效率高并具有良好的輸出電壓紋波和噪聲。PFM控制型即使長時間使用，尤其小負載時具有耗電小的優點。PWM/PFM轉換型小負載時實行PFM控制，且在重負載時自動轉換到PWM控制。DC-DC轉換器廣泛應用于手機、MP3、數碼相機、便攜式媒體播放器等產品中。在電路類型分類上屬于斬波電路。
4. DC-DC典型電路
一個典型的DC-DC BUCK電路，包括輸入輸出電容，FREQ頻率設置，EN使能管腳，FB反饋電阻，SW上加續流二極管和電感，BST電容，COMP頻率補償等。
5. LDO和DC-DC區別
從上面的一些描述中，可以大致得出LDO和DC-DC的區別，請拿小本本記好：
LDO負載響應快，輸出紋波??；DC-DC負載響應比LDO慢，輸出紋波大；
LDO只能降壓；DC-DC支持降壓和升壓；
LDO輸出電流有限，最高可能就幾A，且達到最高輸出和輸入輸出電壓都有關系；DC-DC輸出電流高，功率大；
LDO分為可調和固定型；DC-DC一般都是可調型，通過FB反饋電阻調節；
LDO外圍器件少，電路簡單，成本低；DC-DC外圍器件多，電路復雜，成本高；
LDO效率低，輸入輸出壓差不能太大；DC-DC效率高，輸入電壓范圍寬泛；
LDO和DC-DC的靜態電流都小，根據具體的芯片來看；
LDO噪聲??；DC-DC開關噪聲大，為了提高開關DC-DC的精度，很多應用會在DC-DC后端接LDO；
6、總結
了解了LDO和DC-DC的區別之后，能很好的進行選擇，比如：輸入輸出壓差大，選擇DC-DC；降壓型且輸入輸出壓差小，選擇LDO；需要很大的輸出電流選擇DC-DC，升壓只能選擇DC-DC等。
