降壓型DCDC反饋電容作用
來源：網絡????????發布時間：04-28????????點擊：
摘要 : 在多數通用電源芯片手冊上，可調輸出電壓的電源都會給出反饋引腳的電阻RH，RL，Vfb這三個參數，在FB引腳和Vout之間有一個option（電容）選項，這個option(電容)設計手冊中也有一些說明，但大都不是很詳細，那么這個電容的作用究竟是什么
在電源電路設計中，Buck電源是常見的電源應用，今天我們來分析一下Buck電路反饋引腳接電容的作用。
在多數通用電源芯片手冊上，可調輸出電壓的電源都會給出反饋引腳的電阻RH，RL，Vfb這三個參數，在FB引腳和Vout之間有一個option（電容）選項，這個option(電容)設計手冊中也有一些說明，但大都不是很詳細，那么這個電容的作用究竟是什么 ，其實它是一個反饋電源瞬態響應的一個參數，影響著電壓轉換器的帶寬及瞬態響應能力。如何選擇這個電容的值，需要利用工具檢測波形，對比各種電容效果，進行改善，以便達到最優秀的產品性能。

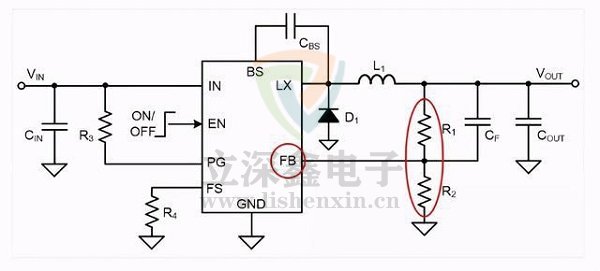

如圖1所示，是某個降壓型DCDC的應用，以下探討的是Cf的作用和選取方法。
圖 1 電源芯片段典型應用
一、反饋電容的影響

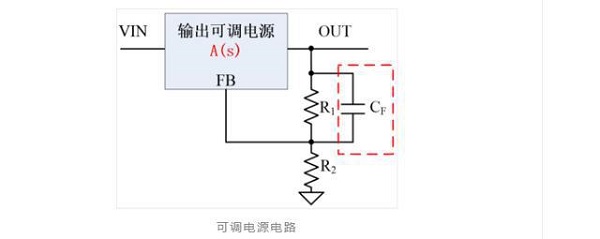

如圖2為簡化的輸出可調電源的應用示意圖。
A(s)為電源系統的開環增益，為方便討論我們假定A(s)里已經包含了輸出電容、負載等其他因素的影響。
上述電路在不使用反饋電容CF時的輸出電壓為
其中，β為反饋系數。其環路增益(Gs)為
可見，通過調節分壓電阻雖然可以改變輸出電壓OUT，但同時也使得G(s)的帶寬變窄。
合理地使用反饋電容可以提升電源的帶寬及響應速度，此時環路增益為
由此可得，CF并不改變DC輸出，而是為系統引入了一對低頻零點fz和高頻極點fp。零點會使相位裕量增加，極點則惡化相位裕量，使零點與極點盡量遠離才能獲得更多的相位裕量。但CF引入的零極點對的距離在對數坐標里是固定的，因為
據此可確定，反饋電容在R1/R2越大時作用越明顯，在R1=0時不產生作用。而在R1/R2確定的場合，需要合理地選擇反饋電容CF。
二、反饋電容的選擇
為了兼顧系統的帶寬和相位裕量，通過以下步驟可以得到最優化的反饋電容容值
1. 在沒有反饋電容的情況下測得系統的穿越頻率fc；
2. 選擇的反饋電容引入的零點和極點，使其滿足
化簡為：
來個實例分析，如圖所示
綜上所述，合理地使用反饋電容可以明顯地改善電源的動態特性。
反饋電容的最優值是基于系統帶寬和相位裕量的最優折中。在必要的場合，通過綜合分析實際應用時轉換器的帶寬和裕量的要求，對最優值的適當增大或減小以進一步優化帶寬或裕量。通常情況下，我們建議盡量接近最優值。
