摘要 : 二級浪涌保護電路中，由于TVS 管的響應時間較快，當端口受到浪涌電壓沖擊時，通常TVS先進入反向雪崩擊穿導通狀態，當浪涌電壓較高時，TVS 管導通后，進過TVS管的在di /dt較大，在電感兩端的壓降也比較大，所以氣體放電管兩端的電壓很快就會超過其擊穿電醫導致其導通
在―塊電源板中，供電為AC24 V，需要滿足1.2/50--8/20 us浪涌混合波的6 kV 測試。
產品型式實驗時分別進行了1kV、2kV、4kV、6kV的測試，測試均能通過。但是，產品銷售一段時間后，返修率較高，調查發現，該產品主要損壞的是保護電路中的后級保護器件TVS 管。

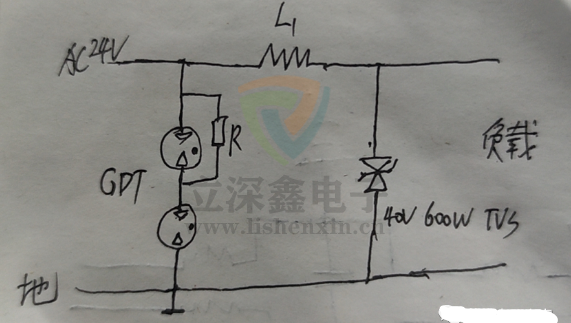

該產品的電源端口浪涌保護電路如圖所示，其中損壞的即為圖中的'TVS管。
為了找出問題所在，進行不同的浪涌電壓測試，發現在浪涌電壓500~550 V測試時，出現了TVS 損壞現象，而當渡源電壓提升到580V-6 KV時，反而沒有出現TVS損壞現象。
原理圖中表示的防護方案能正常起到防護作用，而且器件沒有損壞。由此可見，圖所示的浪涌保護電路設計方案確實存在盲點，盲點在580 V以下。
圖所示的二級浪涌保護電路中，由于TVS 管的響應時間較快，當端口受到浪涌電壓沖擊時，通常TVS先進入反向雪崩擊穿導通狀態，當浪涌電壓較高時，TVS 管導通后，進過TVS管的在di /dt較大，在電感兩端的壓降也比較大，所以氣體放電管兩端的電壓很快就會超過其擊穿電醫導致其導通，這樣，流到后級保護器件TVS 管的能量就較小，TvS承受的電流也較小，所以TVS管沒有損壞;
當浪涌電壓較低時，di/dt較小，電感兩端的壓降較小，使得氣體放電管GDT兩端的電壓不能超過其擊穿電壓，即氣體放電管未動作，浪涌電流基本都往后級 TVS管流，而TVS通流能力有限，此時就會導致TVS過流損壞。
所以原因我們已經分析出來了，接下來我們試—下
我們需要選擇通流量更大的TVS，選擇BV-SMBJ58C2H，其能承受1KV, 500A的混合浪涌沖擊。
更換器件后進行測試，測試通過;
最后我們小結一下:
浪涌保護電路的"盲點”，就是浪涌電壓高于最大持續運行電壓，但可引起一個多級防護電路不完全動作的工作點，這可能造成防護電路中的一些元件遭受過載，導致防護失效。
由于浪涌保護器件的非線性特點，浪涌測試電壓需要從低電壓逐漸提升到標準中規定的測試等級。全面測試時發現浪涌保護電路"盲點"的好方法，當浪涌測量電壓降低到前級保護電路不動作時，看后級能否承受，如果后―級保護電路可以承受，則方案不存在盲點，如果后―級保護電路不能承受，則該設計方案就存在盲點。
