基于OP運放的高精度AC-DC轉換電路
來源：立深鑫電子????????發布時間：01-05????????點擊：
摘要 : OP運放也稱運算放大器，是一個內含多級放大電路的電子集成電路，其輸入級是差分放大電路，具有高輸入電阻和抑制零點漂移能力；中間級主要進行電壓放大，具有高電壓放大倍數，一般由共射極放大電路構成；輸出極與負載相連，具有帶載能力強、低輸出電阻特點。
OP運放也稱運算放大器，是一個內含多級放大電路的電子集成電路，其輸入級是差分放大電路，具有高輸入電阻和抑制零點漂移能力；中間級主要進行電壓放大，具有高電壓放大倍數，一般由共射極放大電路構成；輸出極與負載相連，具有帶載能力強、低輸出電阻特點。
AC/DC轉換器就是將交流電變為直流電的設備，其功率流向可以是雙向的，功率流由電源流向負載的稱為整流，功率流由負載返回電源的稱為有源逆變AC/DC變換器輸入為50/60Hz的交流電，因必須經整流、濾波，因此體積相對較大的濾波電容器是必不可少的，同時因遇到安全標準（如UL、CCEE等）及EMC指令的限制（如IEC、FCC、CSA），交流輸入側必須加EMC濾波及使用符合安全標準的元件，這樣就限制AC/DC電源體積的小型化，另外，由于內部的高頻、高壓、大電流開關動作，使得解決EMC電磁兼容問題難度加大，也就對內部高密度安裝電路設計提出了很高的要求，由于同樣的原因，高電壓、大電流開關使得電源工作消耗增大，限制了AC/DC變換器模塊化的進程，因此必須采用電源系統優化設計方法才能使其工作效率達到一定的滿意程度。AC/DC變換按電路的接線方式可分為，半波電路、全波電路。按電源相數可分為，單項、三相、多相。
本電路采用了由OP放大器構成的絕對值（全波整流），由均化電容轉換成輸入信號的平均值，在輸入電壓很小時也能獲得高精度。本電路可用來測量交流信號電壓，也可用來把交流信號轉換成直流信號。運算放大器A1是放大倍數為10的交流放大器。

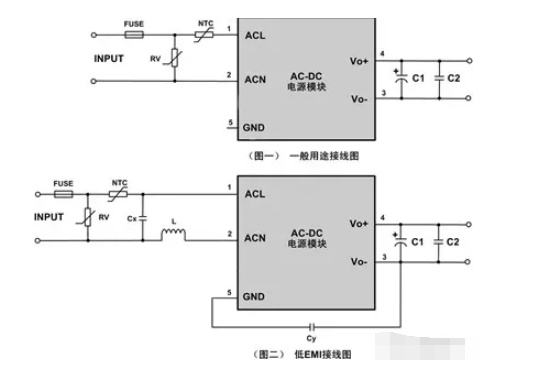

一款微功1AC-DC的典型應用電路。其中，FUSE為保險絲，NTC為負溫度系數熱敏電阻，EMI濾波網絡。采用電感值為2.2mH/50mA的色環電感，C1為輸出濾波電容，容量為470-680μ，能夠有效降低紋波，耐壓降額大于70%.C2為104陶瓷高頻去耦電容。本電路可不加任何外接電路直接工作，必要時，可按如下配置加外接電路，進一步的優化。如下圖所示。
