MOS管開關電路詳解
來源：立深鑫電子????????發布時間：10-26????????點擊：
摘要 : 對于PMOS，和NMOS管是相反的，當Vs-Vg》vsg（th）時，PMOS管導通，即S極和G極的差大于一定值，MOS管會導通，但是也不能大太多，同樣的，具體參數看SPEC。
導通條件
NMOS管和PMOS管的導通條件不一樣。
對于NMOS，當Vg-Vs》Vgs（th）時，MOS管導通，即G極和S極的差大于一定值，MOS管會導通，但是也不能大太多，Vgs（th）和其他參數需要看MOS管的SPEC。
對于PMOS，和NMOS管是相反的，當Vs-Vg》vsg（th）時，PMOS管導通，即S極和G極的差大于一定值，MOS管會導通，但是也不能大太多，同樣的，具體參數看SPEC。
基本開關電路
NMOS管一般用在信號控制上。

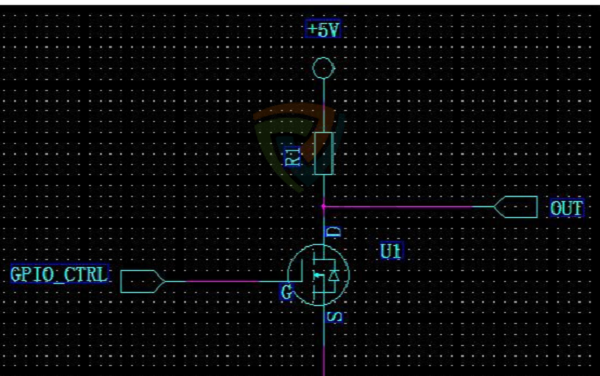

如下，當MOS管截止時，OUT通過電阻R1上拉至+5V，Vout=5V；
當GPIO_CTRL電壓大于MOS管開啟電壓時，MOS管導通，D極電壓等于S極電壓，OUT=0V；
PMOS管常用在電源開關上。
當GPIO_CRTL=0V，S和G極壓差大于MOS管開啟電壓時，MOS管導通，5V_VOUT=5V_VIN；
