單向TVS管和雙向TVS管的分辨及選用
來源：立深鑫電子????????發布時間：10-20????????點擊：
摘要 : TVS是一種二極管形式的高效能保護器件。當TVS二極管的兩極受到反向瞬態高能量沖擊時，它能以10的負12次方秒量級的速度，將其兩極間的高阻抗變為低阻抗，吸收高達數千瓦的浪涌功率，使兩極間的電壓箝位于一個預定值。
TVS是一種二極管形式的高效能保護器件。當TVS二極管的兩極受到反向瞬態高能量沖擊時，它能以10的負12次方秒量級的速度，將其兩極間的高阻抗變為低阻抗，吸收高達數千瓦的浪涌功率，使兩極間的電壓箝位于一個預定值，有效地保護電子線路中的精密元器件，免受各種浪涌脈沖的損壞。由于它具有響應速度快、瞬態功率大、漏電流低、擊穿電壓偏差小、箝位電壓較易控制、無損壞極限、體積小等優點。
TVS管器件按極性可分為單極性和雙極性兩種，即單向TVS管和雙向TVS管。

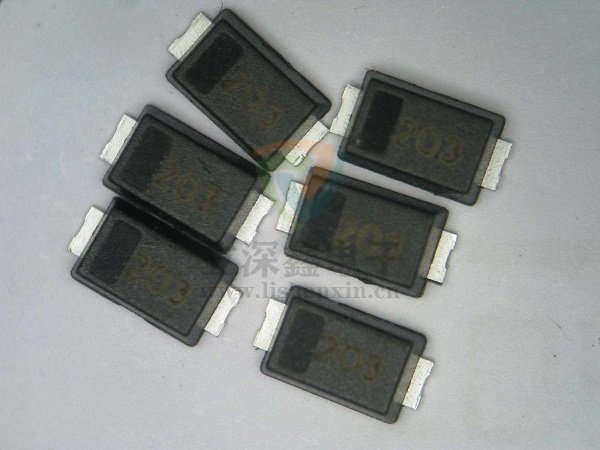

單向TVS的一端標有細色環,接正極；雙向TVS管的中間標有兩道環，或不標，無極性。
單向TVS管保護器件僅能對正脈沖或者負脈沖進行防護，而雙向TVS管保護器件一端接要保護的線路，一端接地，無論來自反向還是來自正向的ESD脈沖均被釋放，更有效地保護了IC。
單向TVS管的正向特性與普通穩壓二極管相同，反向擊穿拐點處近似“直角”的硬擊穿為典型的PN結雪崩。當有瞬時過壓脈沖時，器件的電流急驟增加而反向電壓則上升到箝位電壓值，并保持在這一水平上。
雙向TVS管的V-I特性曲線如同兩只單向TVS“背靠背”組合，其正反兩個方向都具有相同的雪崩擊穿特性和箝位特性，正反兩面擊穿電壓的對稱關系為0.9≤VBR(正)/VBR (反) ≤1.1。一旦加在它兩端的干擾電壓超過箝位電壓Vc就會立刻被抑制掉。
直流保護一般選用單向TVS管，交流保護一般選用雙向TVS管，多路保護選用TVS陣列器件，大功率保護選用TVS專用保護模塊。
