TVS二極管特性曲線圖
來源：立深鑫電子????????發布時間：10-16????????點擊：
摘要 : TVS是一種瞬態抑制二極管，顧名思義，就是能夠瞬間抑制高能量的二極管，結合壓敏電阻可能比較好理解，這種二極管是一種鉗位二極管，類似于穩壓管，它也起到鉗位作用，它的原理就是在反向電壓作用下能將高瞬態能量迅速降至最低值，將電壓鉗位到一定值，從而保護后級元器件或者對ESD敏感的設備。
TVS是一種瞬態抑制二極管，顧名思義，就是能夠瞬間抑制高能量的二極管，結合壓敏電阻可能比較好理解，這種二極管是一種鉗位二極管，類似于穩壓管，它也起到鉗位作用，它的原理就是在反向電壓作用下能將高瞬態能量迅速降至最低值，將電壓鉗位到一定值，從而保護后級元器件或者對ESD敏感的設備。
雖然TVS管類似于穩壓二極管，但是兩者也不完全一樣，就比如PN結，TVS二極管比穩壓二極管組成的PN結面積大，因此它能承受的反向電流也就比穩壓二極管的大，TVS二極管正向浪涌電流甚至能達到上百安，例如對于TVS二極管5KP54，它的最大脈沖電流可達到50A，這是穩壓二極管不能比擬的，另外TVS二極管瞬時脈沖功率高達千瓦級別，而穩壓二極管功率一般也就幾瓦。
TVS二極管特性曲線圖
如圖的電壓－電流曲線圖，是不是有點熟悉，是的，類似于穩壓二極管的曲線圖，對于TVS二極管我們很多時候是關注它能工作的鉗位電壓，當電流達到一定值，也就是能達到使TVS二極管最小擊穿電壓VBR時，到達最大箝位電壓VC時候處于峰值，也就是TVS兩端出現的最大電壓值。
TVS二極管應用

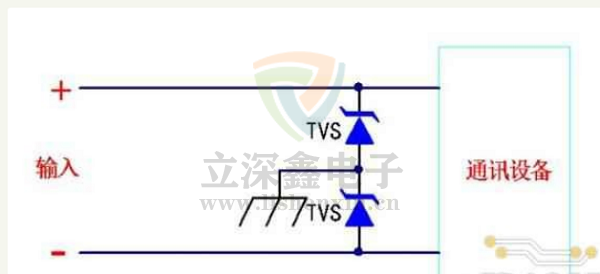

TVS瞬態抑制二極管不僅可以用于直流，也可以用于交流，廣泛用于各類消費類電子設備ESD防護、家用電器防雷、通訊設備、電源、計算機系統、UPS系統等。如下圖是在通訊設備方面的應用，對于ESD比較敏感的通訊設備采用TVS二極管，注意系統要良好地接地。
