被很多人誤解的場效應MOS管知識
來源：立深鑫電子????????發布時間：10-10????????點擊：
摘要 : 場效應MOS管在電子技術中的應用已經十分廣泛，隨便一個修理工都經歷過千兒八百，如果要說其中很多人并不真正了解場效應管，恐怕會引來板磚橫飛。然而事實又是如何呢？
場效應MOS管在電子技術中的應用已經十分廣泛，隨便一個修理工都經歷過千兒八百，如果要說其中很多人并不真正了解場效應管，恐怕會引來板磚橫飛。然而事實又是如何呢？我們以大家最熟悉的N溝絕緣柵增強型MOS管為例，這種場效應管在各種開關電源，電腦主板等產品中應用很多。這里要說的是它的電流方向問題，99.9%以上的情況下，它的電流都是從D極流向S極，習以為常，甚至有人與三極管相關聯，認為電流是不能從S極流向D極的，這就大錯特錯了，如圖：
事實果真如此嗎？其實不然，電流是完全可以從S極流向D極的，也就是說MOS管導通后，電流可以在D-S間雙向流動。從S流向D，是內部寄生二極管的原因嗎？非也，導通情況下，內部寄生二極管已經被D-S內阻短路。我們來看看其內部結構：

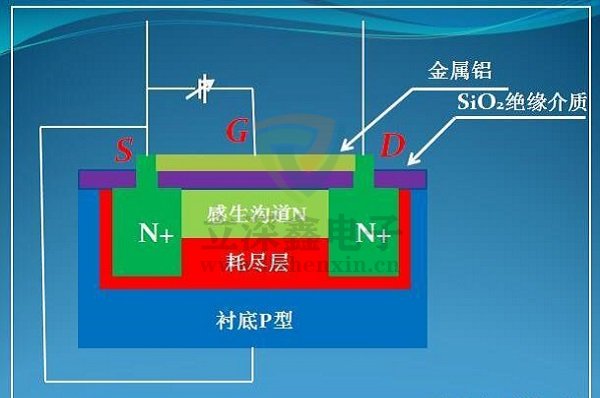

上圖是在加有足夠Vgs情況下的N-MOS內部結構，在D-S之間產生了足夠寬度可以導電的感生溝道N，聯通了D和S。這里并不存在導電極性問題，換而言之，D-S相當于一只阻值極小的電阻，這就是其內阻，電流是可以在D-S間雙向流動的。事實果真如此嗎？
關于MOS管電流方向的誤解，你中招了嗎？的確，在絕大多數情況下，它的電流都是從D流向S,但是如果誤認為電流只能從D流向S,那么遇到從S流向D的情況，你又該如何來分析這個電路呢？從S流向D的應用是有的，敬請關注留意修哥后續文章，定會如你所愿。
