BST引腳有什么作用-DC降壓芯片詳解
來源：立深鑫電子????????發布時間：09-01????????點擊：
摘要 : 如上圖所示，在 DC-DC降壓開關芯片上都有一個BST引腳，它和SW開關引腳間有接一個小電容通常0.1~1uF，那為什么要加這個電容、有什么作用呢？其實仔細查看規格書就可以找到答案。如上圖從內部方框原理圖可以看到輸出端SW引腳的高側、低側端均是采用的N管，按照常規高側端應采用P管

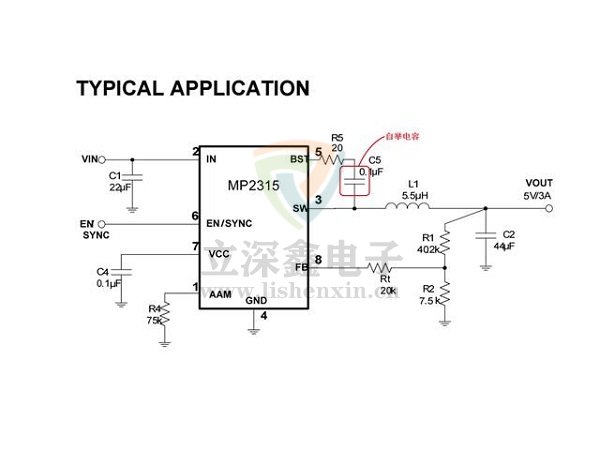

如上圖所示，在 DC-DC降壓開關芯片上都有一個BST引腳，它和SW開關引腳間有接一個小電容通常0.1~1uF，那為什么要加這個電容、有什么作用呢？

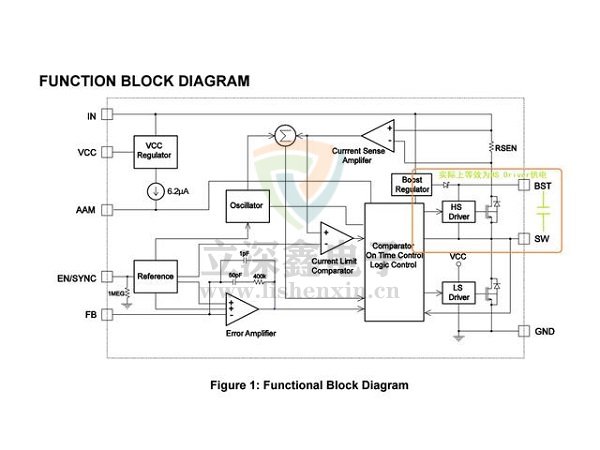

其實仔細查看規格書就可以找到答案。如上圖從內部方框原理圖可以看到輸出端SW引腳的高側、低側端均是采用的N管，按照常規高側端應采用P管，但同樣性能的P管的造價太高，要使用N管主要是要解決一個驅動電壓問題，因為驅動信號參考端和高端驅動管S極不是同一參考，所以需要將高側端驅動信號抬高，這里很巧妙使用了電容自舉將電壓抬高。具體過程如下：低側端N管導通時輸出端電感通過其續流，同時對自舉電容充電。當低側端N管斷開，自舉電容為高側端驅動電路直接提供電壓，高側端驅動信號使高端N管導通，這樣周期性工作，就解決上述驅動高側端N管的問題。

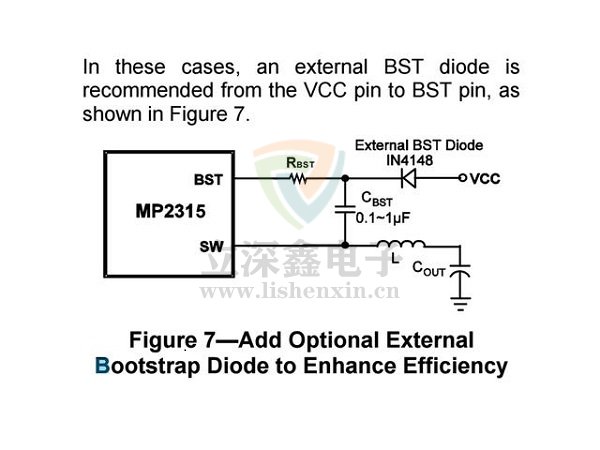

此外為了在特定電壓下獲得較高的效率，可以通過在外接二極管到BST引腳，獲得增強效率，如下圖所示。
