摘要 : 瞬態抑制二極管（Transient Voltage Suppressor）簡稱TVS管，是一種二極管形式的高效能保護器件，也是目前國際上普遍使用的一種高效能電路保護器件,今天我們為大家介紹的是TVS管應用范圍及注意事項：

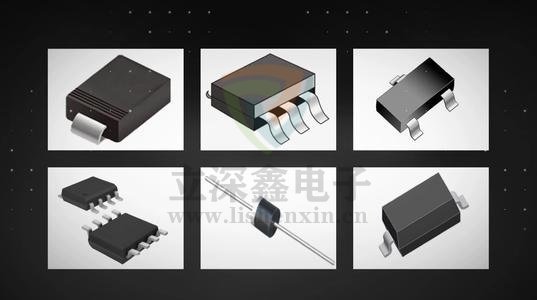

瞬態抑制二極管（Transient Voltage Suppressor）簡稱TVS管，是一種二極管形式的高效能保護器件，也是目前國際上普遍使用的一種高效能電路保護器件,今天我們為大家介紹的是TVS管應用范圍及注意事項：
1、TVS二極管在直流電源系統的應用
一臺普通PC電腦的供電電源電路，市電AC 220 V經過變壓器降壓至AC 20 V，再經調制整流電路，輸出DC 10 V 直流電源，接入負載。通過在變壓器輸出端安裝雙向瞬態電壓抑制器TVS1，吸收L 及N 線的瞬時沖擊脈沖電流，將電路電壓箝制在安全電壓水平，TVS1可以保護變壓器后端整流器及其他電路元器件。在整流器后的直流電源輸出端安裝單向瞬態電壓 抑制器TVS2，用于保護直流負載免受過電壓電電流沖擊。
2、TVS二極管在TN電源系統的應用
雷電過電壓波、負載開關等人為操作錯誤引起的過電壓容易通過供電線路侵入電氣電子設備內部，造 成電氣電子設備失效、誤動作，甚至造成設備的永久性損壞，造成嚴重經濟損失。通過在電源線路上安裝浪涌吸收裝置MOV和TVS，實施兩級保護，并對L、N 線進行共模、差模保護。具體做法是在線路的前端安裝MOV作為第一級SPD保護，泄放大部分雷電流，在線路的末端（設備前端）安裝大功率TVS二極管作為第二 級SPD保護，進一步削弱過電壓波幅值，將電網電壓降至E/I安全耐壓范圍之內。
要注意的是，MOV與TVS應達到電壓和能量的協調與配合，AB之間的線 路長度不應小于5 m，否則應增加線路長度或安裝退耦器件。
3、TVS二極管在網絡信號線路的應用
TVS二極管不僅可以用于電源系統的浪涌防護，還可以用于信號線路的浪涌保護，采用氣體放電管GDT與TVS二極管組合成信號浪涌保護器，其特點是反應快，漏流小，幾乎對信號無損耗，可以對高速網絡線路提供安全、可靠的保護。
4、TVS二極管在晶體管電路的應用
晶體三極管作為電流控制型器 件，是電子集成電路中的重要組成部分，可分為NPN 管和PNP 管兩類，應用于開關電路、放大電路和穩壓電路。為了使晶體管電路免受ESD/EFT（靜電放電/電快速瞬變脈沖群）等浪涌電壓的干擾，在電路的輸入 端和輸出端分別加入TVS1、TVS2進行保護。
除了以上4種應用，還有很多應用，例如對VMOS大功率三極管，在柵極與源機之間中上瞬變電壓抑制二極管，可以防止柵極擊穿，提高VMOS功率管的應用可靠性。
國外應用TVS是非常普遍的，而且數量也是很多的，可見TVS對提高整機應用可靠性是至關重要的。
