一文詳解升壓型DC-DC轉換電路工作原理
來源：立深鑫電子????????發布時間：07-22????????點擊：
摘要 : DC/DC轉換器是一種開關型穩壓電源,它因有工作在開關狀態的開關管而得名.開關管工作于飽和導通(管壓降很小)及關斷(無損耗)兩種狀態,其損耗較線性穩壓電源中的調整管(工作于線性狀態)小得多,因此其轉換效率較線性穩壓器高(電源自身耗電小),從而獲得更廣泛的應用,如臺式或筆記本電腦,電視機。
DC/DC轉換器是一種開關型穩壓電源,它因有工作在開關狀態的開關管而得名.開關管工作于飽和導通(管壓降很小)及關斷(無損耗)兩種狀態,其損耗較線性穩壓電源中的調整管(工作于線性狀態)小得多,因此其轉換效率較線性穩壓器高(電源自身耗電小),從而獲得更廣泛的應用,如臺式或筆記本電腦,電視機。
DC-DC轉換器主要可以劃分為三種：第一種是升壓型DC-DC轉換器、第二種是降壓型DC-DC轉換器、第三種是升降壓型DC-DC轉換器。
如果電路低壓采用DC-DC轉換電路，應該是升壓型DC-DC轉換電路，并且輸入電壓、輸出電壓都是直流電壓，而且輸入電壓比輸出電壓低。
DC-DC轉換電路工作原理可以分為兩個步驟：

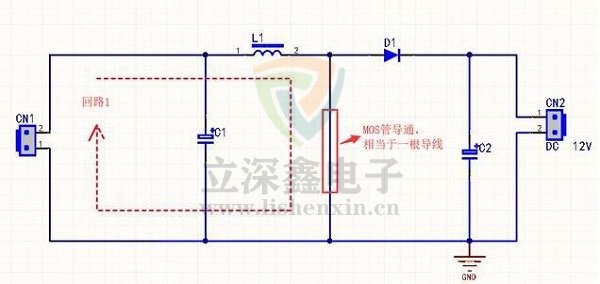

步驟一：如圖回路1，開關管閉合（MOS管導通，相當于一根導線），這時輸入的直流電壓流過電感L。二極管D1作用是防止電容C對地放電，同時起到續流作用。由于輸入的電壓是直流電，因此電感上的電流以一定的比率線性的增加，這個比率跟電感因素有關，隨著電感電流增加，電感里儲存了一些能量。

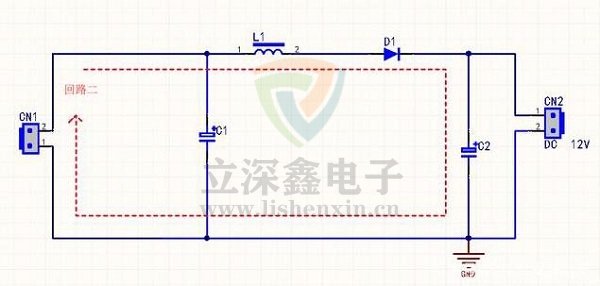

步驟二：如圖回路二，當開關管斷開時候，由于電感的電流不能突變，也就是說流經電感L的電流不會馬上變為零，而是緩慢的由充電完畢時的值變為零，這需要一個過程，而原來的電路回路已經斷開，于是電感只能通過新電路放電，即電感開始給電容C2充電，電容兩端電壓升高，此時電壓已經高于輸入電壓了，升壓過程中，電容要足夠大，這樣在輸出端就可以在放電過程中保持一個持續的電流，這兩個步驟不斷重復，在輸出兩端就得到高于輸入電壓的電壓。
