MOS管散熱片接地和不接地對EMC通過有什么影響？
來源：立深鑫電子????????發布時間：07-14????????點擊：
摘要 : MOS管時，在為其添加散熱片時會出現一些比較糾結的情況。當EMC通過MOS管時，其散熱片必須接地，如果散熱片不接地EMC是無法通過的的。那么，為什么會出現這種現象呢？
MOS管時，在為其添加散熱片時會出現一些比較糾結的情況。當EMC通過MOS管時，其散熱片必須接地，如果散熱片不接地EMC是無法通過的的。那么，為什么會出現這種現象呢？
我們可以這樣理解，針對傳導，散熱片可以將部分開關輻射傳導到大地回路，降低走線傳輸負擔，讓流通的路徑更多。針對輻射，扇熱片不接地不僅沒好處，反而可能成為輻射放射源，對EMC造成更大的威脅，接地了就可以起到一定的評標效果，所以我們在設計電路時，可以利用大電解電容形成一個屏蔽保護，將IC在大電解電容的下面防止干擾都是這個道理。
共模干擾
騷擾通過MOS管與散熱片寄生電容、LISN、以及L、N線返回到源。如果MOS管接地的話，在騷擾電壓一定的情況下，阻抗很低，騷擾電流很大，導致CE測試失效。
開關管由導通切換為關斷狀態時，脈沖變壓器分布電感儲存的能量，將與C1產生振蕩，導致開關管C、E之間的電壓迅速上升達500V左右，形成浪涌電壓。并產生按開關頻率工作的脈沖串電流，經集電極和散熱器之間的分布電容Ci及變壓器初，次級之間的分布電容Cd返回AC線形成共模騷擾電流。

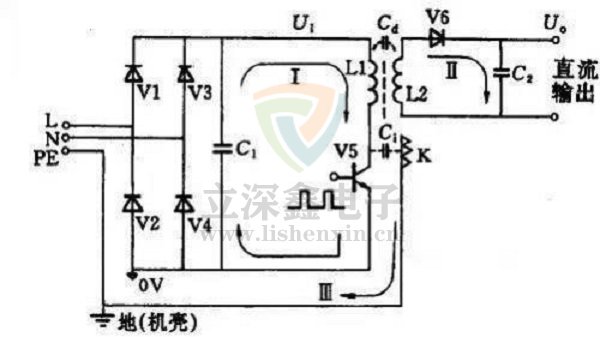

如上圖所示，減少開關管集電極和散熱片之間的耦合電容Ci?？梢赃x用低介電常數的材料作絕緣墊，加厚墊片的厚度。也可以用靜電屏蔽的方法。例如，在集電極和散熱片之間墊上一層夾心絕緣物，即絕緣物中間夾一層銅箔，作為靜電屏蔽層，并接在輸入直流OV地上，散熱片仍接機殼地，這層靜電屏蔽層將大大減小集電極和散熱片之間的電場耦合。
如下圖所示，即將共模干擾轉化為差模，回流的源中，不通過LISN。
