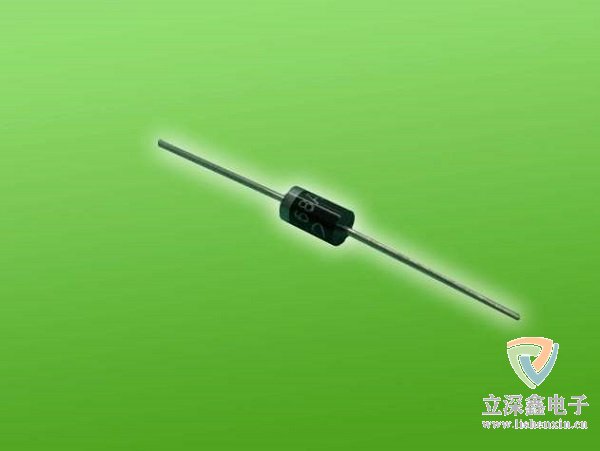

瞬態抑制二極管選型攻略
來源：立深鑫電子????????發布時間：06-23????????點擊：
摘要 : 瞬態抑制二極管操作方式如下：正向浪涌時，瞬態抑制二極管處于反向雪崩擊穿狀態；反向浪涌時，瞬態抑制二極管類似正向偏置二極管一樣導通并吸收浪涌能量。此時需要參考瞬態抑制二極管的正向導通峰值電流，IFSM。
瞬態抑制二極管的作用：防護浪涌電流。
挑選瞬態抑制二極管，需要知道幾組數據：
1）首先要知道的數值是IPP，兩個IPP數值：1、要防護的最大電流IPP；2、TVS管的IPP。
2）接下來要確定待保護電路的直流電壓或持續工作電壓。如果是交流電，需計算出最大值（有效值*1.414）。
3）然后根據取得的工作電壓值，選擇瞬態抑制二極管的Vrwm值，需要注意Vrwm需要大于工作電壓，如果Vrwm小于工作電壓會導致瞬態抑制二極管反向漏電流增大，接近導通，或者雪崩擊穿，影響正常電路工作。
4）所選的瞬態抑制二極管的最大箝位電壓VC不能大于被保護電路可以承受的最大電壓。否則會對電路造成損壞。
5）在不知道IPP值得情況下，可以先取得其他數值，IPP值可以根據信號的功率確定。
6）確認單雙極性。選型時不能錯誤的理解雙向TVS管是用來抑制反向浪涌脈沖。其正確的作用是用來交流電或來自正負雙向脈沖的場合。瞬態抑制二極管有時也用于減少電容。如果電路只有正向電平信號，那么單向瞬態抑制二極管就可以了。
瞬態抑制二極管操作方式如下：正向浪涌時，瞬態抑制二極管處于反向雪崩擊穿狀態；反向浪涌時，瞬態抑制二極管類似正向偏置二極管一樣導通并吸收浪涌能量。此時需要參考瞬態抑制二極管的正向導通峰值電流，IFSM。
選型時需注意事項：
1、瞬態抑制二極管的最大反向箝位電壓VS需小于被保護電路的損壞電壓；
2、瞬態抑制二極管的額定反向關斷電壓VWM要大于或等于保護電路的最大工作電壓，若選用的VWM太低，器件可能進入雪崩或因反向漏電流太大影響電路的正常工作。
3、交流電壓只能用雙向瞬態抑制二極管；
4、在規定的脈沖持續時間內，瞬態抑制二極管的最大峰值脈沖功率PM必須大于被保護電路可能出現的峰值脈沖功率，在確定了最大箝位電壓后，其峰值脈沖電流應大于瞬態浪涌電流；
5、結電容是影響瞬態抑制二極管在高速線路中使用的關鍵因素，在這種情況下，一般用一個瞬態抑制二極管和一個快恢復二極管以背對背的方式連接，由于快恢復二極管有較小的結電容，因而二者串聯的等小電容也較小，可以滿足高頻使用的要求。
