TVS管選型參數指南
來源：立深鑫電子????????發布時間：06-23????????點擊：
摘要 : 但對于TVS管選型，很多采購和新手工程師都很茫然，為了幫助新手電子工程師更快的進入工作狀態，立深鑫小編就以多年的從業經驗，分享幾個TVS管選型時候應該注意的幾個參數。
電子工程師在進行產品設計的時候，都需要考慮到電磁兼容的問題，多數電子工程師會愿意選擇TVS管來完成電路的經典釋放。但對于TVS管選型，很多采購和新手工程師都很茫然，為了幫助新手電子工程師更快的進入工作狀態，立深鑫小編就以多年的從業經驗，分享幾個TVS管選型時候應該注意的幾個參數。
首先，我們要知道我們需要的是什么防護類型的產品，確定TVS管能夠滿足產品電路防護需求之后，就要著手進行TVS管的選型了。
1、從大到小，從粗到細的選擇方式就是，根據產品的實際應用及工作環境，確定大致的封裝和參數范圍，尋找到合適的供應商之后，參考供應商提供的TVS管規格書，也可以找供應商的FAE工程師借助。
2、TVS管分為單極性和雙極性，若TVS管有可能承受來自兩個方向的尖峰脈沖電壓(浪涌電壓)沖擊時，應當選用雙極性的，否則可選用單極性。
3、TVS管在正常工作狀態下不要處于擊穿狀態，最好處于VR以下，應綜合考慮VR和VC兩方面的要求來選擇適當的TVS。
4、反向變位電壓（VR）應等于或略高于電路的正常工作電壓。這樣可以確保不因TVS管的接入而影響電路的正常工作，注意，在交流電路中，交流工作電壓需乘1.4倍取其峰值來確定應選用的變位電壓。
5、最大箝位電壓（VC）必須小于電路的最大允許安全電壓。即在最大箝位電壓下，不會損壞電路中的任何元器件。
6、如果知道比較準確的浪涌電流IPP，則可利用VCIpp來確定功率；如果無法確定IPP的大致范圍，則選用功率大些的TVS為好。
7、最大峰值脈沖功率（PM）必須大于電路內部或外部可能出現的峰值脈沖功率：
8、對于小電流負載的保護，可有意識地在線路中增加限流電阻，只要限流電阻的阻值適當，一般不會影響線路的正常工作，但限流電阻對干擾所產生的電流卻會大大減小。但這樣可能選用峰值功率較小的TVS管來對小電流負載線路進行保護。
9、電容量C是由TVS雪崩結截面決定的，這是在特定的1MHz頻率下測得的。C的大小與TVS管的電流承受能力成正比，C太大將使信號衰減。因此，C是數據接口電路選用TVS管的重要參數。

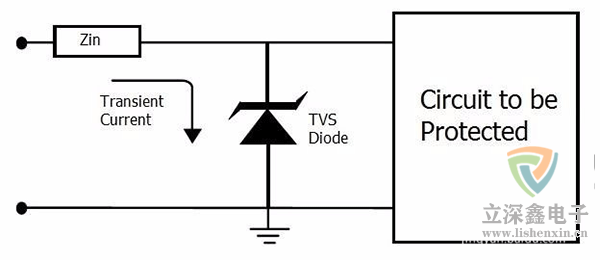

10、為了滿足IEC61000-4-2國際標準，TVS管必須達到可以處理最小8 kV(接觸)和15。在瞬態峰值脈沖電流作用下，流過TVS管的電流，由原來的反向漏電流ID上升到IR時，其兩極呈現的電壓由額定反向關斷電壓VWM上升到擊穿電壓VBR，TVS被擊穿。隨著峰值脈沖電流的出現，流過TVS的電流達到峰值脈沖電流IPP。在其兩極的電壓被箝位到預定的最大箝位電壓以下。爾后，隨著脈沖電流按指數衰減，TVS管兩極的電壓也不斷下降，最后恢復到起始狀態。這就是TVS管抑制可能出現的浪涌脈沖功率，保護電子元器件的整個過程。
電子工程師最好對可能出現的意外的電脈沖的性質有所了解。比如，脈沖的來源，脈沖的小型，脈沖的幅度和時間等。如對以上說法還有不懂的朋友可以聯系立深鑫電子在線客服，我們將24小時為您服務。
